パイロットランプの色と意味｜制御盤の状態表示の配色ルールを解説

「このランプが何色で何を意味するか」が分からない盤は危ない

制御盤の扉面や操作盤に並ぶパイロットランプ（PL）は、機器の状態を外から確認するための表示器です。ランプの色と点灯・点滅の意味が盤内に統一されていれば、作業者はすぐに状態を読み取れます。

しかし現場には、増設改造のたびにランプが追加されて色の統一が崩れた盤があります。「赤が3個あるけど何がどれ？」という盤は、トラブル時に状況判断が遅れます。押しボタンの色と合わせた操作盤の考え方については押しボタンスイッチ（PBS）の選び方：色・形・接点の組み合わせを参照してください。

パイロットランプの色とJIS規格

JIS C 0447では表示灯の色に以下の意味が対応しています。

赤：危険・異常・緊急停止状態。注意が必要な状態の表示
黄（アンバー）：注意・警告。正常ではないが即座の危険ではない状態
緑：正常動作・安全状態・運転中
青：特定の状態の指示（作業者が操作を求められている状態等）
白：電源ON・一般的な状態確認。色による意味分類が不要な場合

現場でよく見る構成の例：

緑点灯 → 運転中（正常）
赤点灯 → 異常・故障発生
赤点滅 → 異常で要対応（点灯より緊急度が高い）
白点灯 → 電源ON・待機中
黄点灯 → 警告（油温上昇・フィルタ目詰まり等）

点灯と点滅の使い分け

同じ色でも点灯と点滅で意味を変えることができます。一般的な使い分けの考え方です。

点灯（常時）：現在の安定した状態を示す。「今この状態である」
点滅（フラッシュ）：作業者への注意喚起。「今すぐ確認・対応が必要」または「過渡的な状態」

例：

赤点灯 → 異常停止中（状態確認済み）
赤点滅 → 異常発生・未確認（リセット待ち）
緑点灯 → 自動運転中
緑点滅 → 起動待機中・準備完了で起動待ち

点滅の制御はPLCのタイマーで作ることが多いです。一定周期で出力をON/OFFするラダー回路か、フラッシュリレー（点滅専用リレー）で実現します。

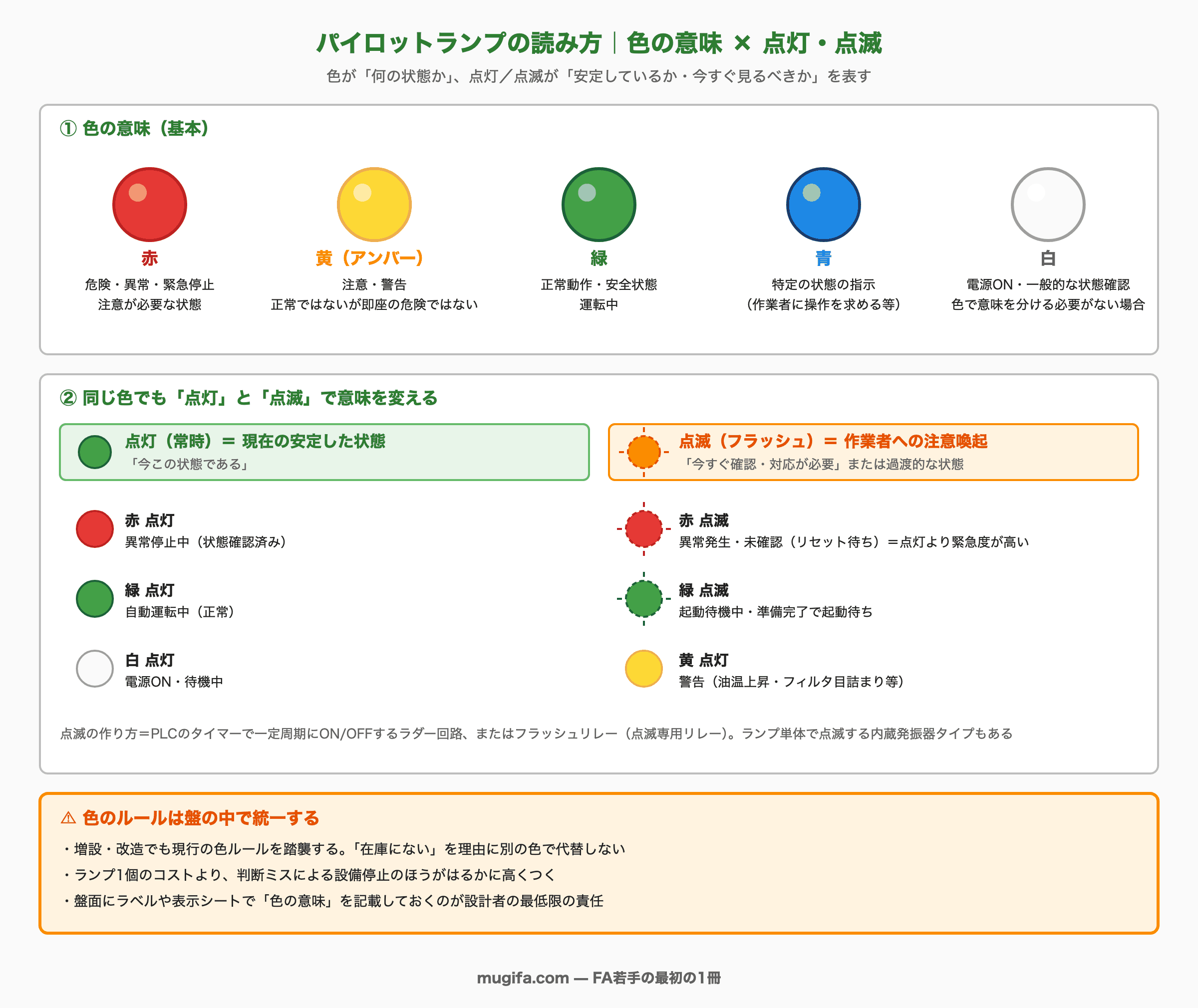

パイロットランプの読み方をまとめた図。色が何の状態かを、点灯と点滅が安定しているか今すぐ見るべきかを表す。①色の意味（基本）＝赤は危険・異常・緊急停止で注意が必要な状態、黄（アンバー）は注意・警告で正常ではないが即座の危険ではない、緑は正常動作・安全状態・運転中、青は特定の状態の指示（作業者に操作を求める等）、白は電源ON・一般的な状態確認で色で意味を分ける必要がない場合。②同じ色でも点灯と点滅で意味を変える。点灯（常時）は現在の安定した状態で「今この状態である」、点滅（フラッシュ）は作業者への注意喚起で「今すぐ確認・対応が必要」または過渡的な状態。例：赤点灯＝異常停止中（状態確認済み）、赤点滅＝異常発生・未確認（リセット待ち）で点灯より緊急度が高い、緑点灯＝自動運転中（正常）、緑点滅＝起動待機中・準備完了で起動待ち、白点灯＝電源ON・待機中、黄点灯＝警告（油温上昇・フィルタ目詰まり等）。点滅の作り方はPLCのタイマーで一定周期にON/OFFするラダー回路、またはフラッシュリレー（点滅専用リレー）、ランプ単体で点滅する内蔵発振器タイプもある。③色のルールは盤の中で統一する。増設・改造でも現行の色ルールを踏襲し、在庫にないを理由に別の色で代替しない。ランプ1個のコストより判断ミスによる設備停止のほうがはるかに高くつく。盤面にラベルや表示シートで色の意味を記載しておくのが設計者の最低限の責任。

現場でよくある「色が統一されていない盤」の問題

増設・改造のたびに盤が変わっていくと、次のような状態になります。

元々は「緑=運転」だったが、増設時に緑ランプが在庫になく白で代替した
旧設計では赤=運転中・緑=停止中だった（一部メーカー機器の慣例）
点滅の意味が担当者によって「異常」だったり「準備完了」だったりする

このような盤では、初めて触る作業者がランプの意味を判断できません。操作盤の表面にラベルや表示シートで「色の意味」を記載しておくことが、設計者の最低限の責任です。

改善の考え方

既存盤の改善が難しい場合でも、増設・改造時には現行の色ルールを踏襲します。「在庫にない」を理由に別の色を使わないことが重要です。ランプ1個のコストより、判断ミスによる設備停止の方がはるかにコストが高いです。

ランプ選定の確認事項

パイロットランプを選ぶときに確認する事項です。

電源電圧：DC24V・AC100V・AC200V等。盤の制御電源に合わせる
取り付け穴径：22mm・25mm・30mm等。ボタンと合わせて統一する
ランプ種別：LED式（長寿命・省電力・要交換なし）か白熱球式（明るいが球切れあり）か。現代の盤はほぼLED式
色：JIS規格の意味に合わせて選ぶ
点滅機能の有無：ランプ単体で点滅するタイプ（内蔵発振器）か、外部からのパルス信号で点滅させるかを設計に合わせて選ぶ

よくある質問（FAQ）

Q1. パイロットランプとは何ですか？
A. 制御盤の扉面や操作盤に取り付けて、機器の状態を外から確認するための表示器です。図面では「PL」と略記されます。色と点灯・点滅の意味が盤内で統一されていれば、作業者は盤を開けずに状態を読み取れます。

Q2. パイロットランプの用途は何ですか？
A. 運転中・異常・電源ONといった状態を盤面に表示することです。緑点灯で運転中（正常）、赤点灯で異常・故障発生、白点灯で電源ON・待機中、黄点灯で警告のように色で意味を分け、さらに点滅を使って「今すぐ確認・対応が必要」という注意喚起を重ねます。

Q3. パイロットランプの配線で確認することは何ですか？
A. まず盤の制御電源に合った電源電圧（DC24V・AC100V・AC200V等）のランプを選ぶことです。点滅させる場合は、ランプ単体で点滅するタイプ（内蔵発振器）を使うのか、PLCのタイマーで一定周期にON/OFFするラダー回路やフラッシュリレーから外部信号を送るのかを、設計に合わせて決めます。取り付け穴径（22mm・25mm・30mm等）は押しボタンと揃えておくと盤面が扱いやすくなります。

Q4. パイロットランプは英語で何といいますか？
A. Pilot lamp、または Indicator light（表示灯）と呼ばれます。図面や部品表で見かける「PL」は Pilot lamp の略記です。

まとめ

パイロットランプの要点です。

色の基本：赤=異常・緑=正常・黄=警告・白=電源・状態確認（JIS C 0447準拠）
点灯と点滅：点灯は安定した状態、点滅は注意喚起・未確認の異常
色の統一：増設・改造でも現行ルールを踏襲。在庫都合で別の色を使わない
盤面に色の意味を記載したラベルを貼ることも実務上有効
