制御盤の配線を整理する方法｜ダクト・結束・整線の現場ルールを解説

「この盤、誰が作ったんだ…」

保全で呼ばれた先の制御盤を開けた瞬間、思わずそう呟いてしまったことがあります。
配線が四方八方に飛び出していて、どの線がどこに行くのか追えない。番号も貼っていない。ダクトの中は限界まで詰め込まれて、蓋が浮いている。

でも、正直に言うと、その盤も最初から「地獄」だったわけじゃないと思うんです。
改造が重なって、少しずつ崩れていった結果があの状態なんですよね。

この記事では、制御盤の配線が乱れる原因と、ダクト・結束・整線それぞれの「現場で使えるルール」を整理してみます。
「きれいに見せる」ためじゃなく、「後で自分と仲間が困らないため」の話として読んでもらえると嬉しいです。

乱れた配線は後で自分に刺さる

制御盤の配線がぐちゃぐちゃでも、機械は動きます。少なくとも、しばらくの間は。

でも、トラブルが起きたときが本番です。警報が出て、原因を探ろうとして盤を開けた瞬間、「この配線、どこの系統だ？」となる。番号がない線を追おうとして、指で触れた拍子に別の線が抜ける。そんなことが実際に起きます。

僕が見てきた「修正が大変だった盤」に共通していたのは、こういう特徴です。

ダクトの蓋が閉まっていない（入り切らなくて浮いている）
ダクト外で結束バンドだけでまとめた配線の束がある
マーカーチューブが途中からなくなっていて、番号がわからない線が混在している
主回路と制御回路の配線が同じダクトに混在している
後から追加した線が「とりあえず」状態のまま固定されていない

どれも「その場しのぎ」の積み重ねです。そして、最終的に一番困るのは、後からその盤に関わる人間、つまり未来の自分だったりします。

制御盤の全体構成や機器配置については、制御盤の中に何が入っている？主要機器の役割と配置をざっくり整理も参考にしてみてください。配線のルールを考えるうえで、機器の位置関係を把握しておくと理解しやすくなります。

配線が乱れる原因

なぜ制御盤の配線は乱れていくのか。原因は大体、この3つに集約されます。

後付け改造の繰り返し

最初の設計時はきれいに作られていても、「機能追加」「センサー増設」「仕様変更」が繰り返されるうちに、配線が増えていきます。
ダクトの容量はもう限界なのに、「とりあえず入れてしまえ」と押し込むか、あるいはダクト外に結束バンドで縛ってしまうか。それが積み重なると、あの「地獄の盤」になっていきます。

ダクトを使わずに束ねた結果

コスト削減や時間の都合で、ダクトを省いて結束バンドだけで束ねた配線は、後から追加・変更ができません。
既存の束に割り込もうとすると、全部ほどいてやり直すしかない。そうやって「仕方なく」どんどん配線ルートが増えていきます。

番号がない配線

「どうせ自分がわかればいい」と省略した配線番号は、数ヶ月後の自分には通じません。ましてや別の人間には絶対わからない。
番号のない線は「触れない線」になります。変更も確認もできない。そのまま放置されて、盤の中に「謎の線」が増えていきます。

ダクトの使い方と配置ルール

ダクトは「配線を隠す箱」ではなく、「配線ルートを整理するインフラ」です。
最初にどこに何本ダクトを通すかを決めてしまうことが、きれいな盤を作る第一歩です。

ダクトをどこに配置するか

基本的な考え方はシンプルで、「機器の近く」と「端子台の近く」にそれぞれダクトを通します。

縦ダクト：盤の左右に1本ずつ。機器間の縦方向の配線を通す。
横ダクト：機器列の上下に配置。縦ダクトと端子台・機器の間を橋渡しする。
扉内ダクト：扉に操作パネルが付く場合、扉の縁に沿って配置する。扉の開閉で配線に負荷がかからないよう、可動部分には余長とフレキシブルチューブを使う。

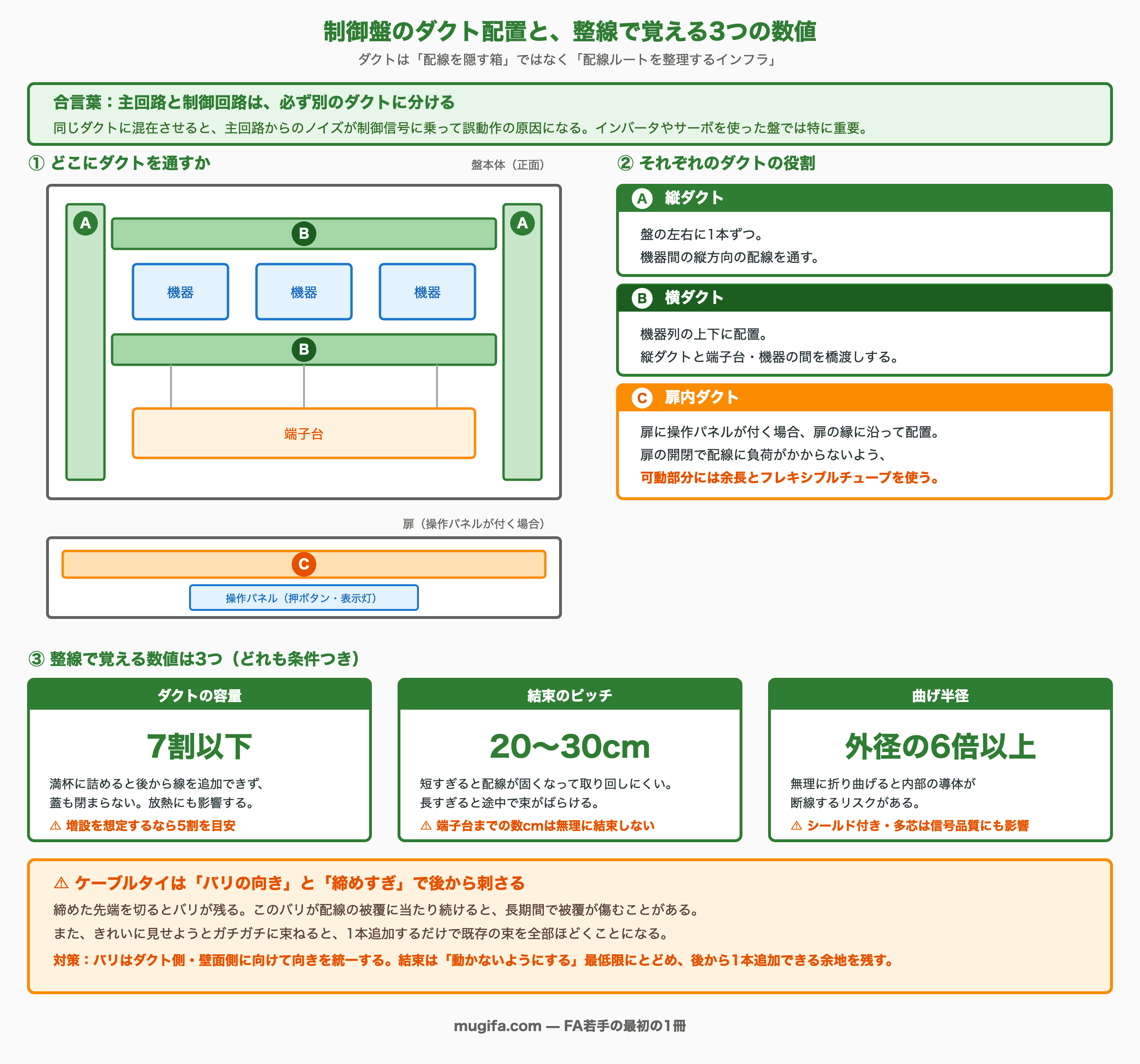

制御盤のダクト配置と、整線で覚える3つの数値。ダクトは「配線を隠す箱」ではなく「配線ルートを整理するインフラ」。合言葉：主回路と制御回路は、必ず別のダクトに分ける。同じダクトに混在させると、主回路からのノイズが制御信号に乗って誤動作の原因になる。インバータやサーボを使った盤では特に重要。①どこにダクトを通すか：盤本体を正面から見た図。縦ダクトAが盤の左右に1本ずつ縦に通り、横ダクトBが機器列の上下に1本ずつ通る。機器3台が機器列に並び、下側の横ダクトから端子台へ配線が橋渡しされる。扉に操作パネルが付く場合は、扉の縁に沿って扉内ダクトCを配置する。②それぞれのダクトの役割：A縦ダクトは盤の左右に1本ずつ、機器間の縦方向の配線を通す。B横ダクトは機器列の上下に配置し、縦ダクトと端子台・機器の間を橋渡しする。C扉内ダクトは扉に操作パネルが付く場合、扉の縁に沿って配置し、扉の開閉で配線に負荷がかからないよう、可動部分には余長とフレキシブルチューブを使う。③整線で覚える数値は3つ（どれも条件つき）：ダクトの容量は7割以下。満杯に詰めると後から線を追加できず、蓋も閉まらない。放熱にも影響する。増設を想定するなら5割を目安。結束のピッチは20〜30cm。短すぎると配線が固くなって取り回しにくい。長すぎると途中で束がばらける。端子台までの数cmは無理に結束しない。曲げ半径は外径の6倍以上。無理に折り曲げると内部の導体が断線するリスクがある。シールド付き・多芯は信号品質にも影響。警告：ケーブルタイは「バリの向き」と「締めすぎ」で後から刺さる。締めた先端を切るとバリが残る。このバリが配線の被覆に当たり続けると、長期間で被覆が傷むことがある。また、きれいに見せようとガチガチに束ねると、1本追加するだけで既存の束を全部ほどくことになる。対策：バリはダクト側・壁面側に向けて向きを統一する。結束は「動かないようにする」最低限にとどめ、後から1本追加できる余地を残す。

ダクトのサイズ選び

ダクトのサイズ選びでよく言われるのが、「容量の7割以下に収める」というルールです。
満杯に詰めると、後から線を追加できないだけでなく、蓋が閉まらなくなります。また、放熱にも影響するので、余裕を持たせることは安全上でも重要です。

設計時点で「今後の増設があるかもしれない」と想定するなら、5割程度を目安にしておくと安心です。

主回路と制御回路のダクトを分ける

主回路（動力系）と制御回路（信号系）は、必ず別のダクトに分けてください。
同じダクトに混在させると、主回路からのノイズが制御信号に乗って誤動作の原因になります。

特にインバータやサーボを使った盤では、この分離が重要です。ノイズが絡む話は制御盤のノイズフィルタ：インバータ・サーボ周りで誤動作を防ぐ取り付け方で詳しく解説しているので、合わせて読んでみてください。

結束とケーブルタイのルール

ダクトから機器・端子台に向かう配線は、ダクトを出てからどうまとめるかが重要です。
「とりあえず結束バンドで束ねる」だけでは、後々困ります。

結束のピッチ

束ねる間隔（ピッチ）は、配線の長さに応じて決めます。
目安として、20〜30cm間隔で結束するのが一般的です。短すぎると配線が固くなって取り回しにくくなり、長すぎると途中で束がばらけます。
配線が短い場合（端子台までの数センチ）は無理に結束せず、ダクト出口の形を整えるだけで十分なこともあります。

ケーブルタイの向き

ケーブルタイ（結束バンド）を締めると、先端を切った後にバリが残ります。このバリが配線の被覆に当たり続けると、長期間で被覆が傷むことがあります。
締める向きを統一して、バリが配線に接触しない方向に向くようにするのが現場のルールです。バリはダクト側や壁面側に向ける、というのが基本の考え方です。

結束しすぎは逆効果

「きれいに見せたい」という気持ちからガチガチに束ねるのは、実は逆効果です。
後から配線を1本追加しようとしたとき、既存の束をすべてほどかないといけなくなります。
結束は「動かないようにする」だけの最低限にとどめ、後から1本追加できる余地を残しておくのが、長く使われる盤を作るコツです。

整線・仕上げのコツ

最後の仕上げとして、整線（配線の形を整えること）の段階でやっておきたいことをまとめます。

余長の処理

配線に余長を持たせること自体は必要です。端子台で接続するとき、少し引き出せる余裕がないと、差し替えや修正が難しくなります。
ただし、余長が多すぎてダクト内でぐるぐる巻きになっているのは整理が必要です。
余長はダクト内に緩やかに収めるか、端子台側で合わせてカットする形が基本です。端子台のすぐ手前で長さを揃えると、見た目もきれいに仕上がります。

曲げ半径の確保

配線を無理に折り曲げると、内部の導体が断線するリスクがあります。
曲げ半径は「ケーブル外径の6倍以上」が目安とされています。特にシールド付きのケーブルや多芯ケーブルは、急角度で折ると信号品質にも影響するので注意が必要です。
ダクトの角や端子台の手前で無理な角度を付けないよう、最初の配線ルートを決める段階から意識しておきましょう。

配線番号の重要性：「番号がない配線は触れない」

整線が終わったら、必ず配線番号を確認してください。
マーカーチューブの番号が読めなくなっていないか、追加した線に番号が付いているか。

「番号がない配線は触れない」というのは、保全の鉄則です。どこに繋がっているかわからない線を安易に触ると、思わぬトラブルを起こします。
端子台側での配線管理も重要で、端子台の種類によって番号の管理方法も変わってきます。その点については端子台の種類と選び方：ねじ式・バネ式・フェルール端子の使い分けも参考にしてください。

なお、番号は「付ければいい」というものではなく、体系が崩れると付いていないのと変わらなくなります。特に効くのが改造・増設のときに欠番を詰めないという流儀で、廃止して空いた番号を「飛んでいて気持ち悪いから」と既設の線ごと振り直すと、図面も過去の記録も一斉に読めなくなります。付番の考え方（回路番号ベース／接続先ベース／系統記号で分ける）と、マークチューブを両端に付ける・読む向きを盤内で統一するといった実務ルールは制御盤の線番（マークチューブ）の付け方｜現場で通じる番号ルールの考え方で整理しています。

よくある質問（FAQ）

Q1. 主回路（動力系）と制御回路の配線を同じダクトに通してはいけないのはなぜですか？
A. 主回路からのノイズが制御信号に乗って、誤動作の原因になるためです。主回路（動力系）と制御回路（信号系）は必ず別のダクトに分けてください。特にインバータやサーボを使った盤では、この分離が重要です。また、主回路と制御回路の配線が同じダクトに混在しているのは、修正が大変だった盤に共通する特徴のひとつで、トラブル時にどの線がどの系統か追えなくなる原因にもなります。

Q2. ダクトのサイズはどのくらい余裕を持たせればいいですか？
A. よく言われる目安は「容量の7割以下に収める」です。満杯に詰めると、後から線を追加できないだけでなく蓋が閉まらなくなり、放熱にも影響するので、余裕を持たせることは安全上でも重要です。設計時点で「今後の増設があるかもしれない」と想定するなら、5割程度を目安にしておくと安心です。

Q3. 盤内の配線はどのように通せば整理しやすくなりますか？
A. 「機器の近く」と「端子台の近く」にそれぞれダクトを通すのが基本の考え方です。縦ダクトは盤の左右に1本ずつ通して機器間の縦方向の配線を通し、横ダクトは機器列の上下に配置して縦ダクトと端子台・機器の間を橋渡しします。扉に操作パネルが付く場合は扉の縁に沿って扉内ダクトを配置し、扉の開閉で配線に負荷がかからないよう、可動部分には余長とフレキシブルチューブを使います。配線ルートは、ダクトの角や端子台の手前で無理な角度を付けないよう最初に決める段階から意識し、曲げ半径は「ケーブル外径の6倍以上」が目安とされています。

Q4. 盤にあとから配線を1本追加するときは何に気をつければいいですか？
A. 追加した線を「とりあえず」の状態のまま固定せずに放置しないこと、そして追加した線にも配線番号を付けることです。番号のない線は「触れない線」になり、変更も確認もできないまま盤の中に「謎の線」として残ります。ダクトに入り切らないからといって無理に押し込んだり、ダクト外に結束バンドだけで縛ったりするのも避けたい対応です。また、最初に作る段階から結束は「動かないようにする」最低限にとどめ、後から1本追加できる余地を残しておくと、既存の束をすべてほどかずに追加できます。
