パワーサプライとは？仕組みと選び方｜突入電流・出力保持時間の読み方まで

パワーサプライって何？

制御盤や装置を見ていると、必ずと言っていいほど入っている「パワーサプライ」。
でも新人のころは、
「電源っぽいけど、何をしている装置なの？」
とモヤっとしがちです。

この記事では、電気初心者でも人に説明できるレベルを目標に、パワーサプライの役割をやさしく解説します。後半では、実際のデータシートを開いたときに数字の意味が読めるところまで踏み込みます。

パワーサプライの役割は「電気を使いやすくする」こと

結論から言うと、パワーサプライは電源を変換して安定させる装置です。

ACをDCに変換する

工場や建物のコンセントは基本的に交流（AC）です。
しかし、PLCやセンサーなどの制御機器は直流（DC）で動きます。

そこで登場するのがパワーサプライ。
AC100Vや200Vを、DC24Vなどの使いやすい電圧に変換します。

電圧を安定させる

パワーサプライは、ただ変換するだけではありません。
負荷が変わっても電圧を一定に保つ役割があります。

この性質を「定電圧電源」と呼びます。

制御盤でDC24Vが使われる理由

制御盤を開けると、パワーサプライの出力はほぼ例外なくDC24Vです。理由は「DC24Vという電圧そのものが特別」というより、「盤内のみんなが同じ電圧に揃えている」ことにあります。PLC・センサー・インターフェースリレー・電磁弁など、盤内の主要機器の多くはDC24V入力を前提に作られているため、電源をDC24Vに統一しておけば機器同士の組み合わせで悩む場面が減ります。

またAC100Vや200Vをそのまま端子台や配線で扱うより、DC24V側の配線・作業のほうが感電時のリスクが小さいという実務上の安心感もあります（ただし電圧が低いから無条件に安全というわけではなく、回路構成やメーカー基準の確認は必要です）。たとえばオムロン形S8VK-Sの入力電圧許容範囲は単相AC85〜264Vで、これ1機種でも国内のAC100V系・AC200V系のどちらの電源環境にも対応できます（出典: S8VK-S p.3-4）。

カタログの読み方①：突入電流 —— 定格入力電流の約90倍が流れる

パワーサプライのデータシートを開くと「入力電流」という欄があります。この値はとても小さく見えるのですが、実はもう一つ「突入電流」という別の欄があり、こちらは投入の瞬間だけ桁違いに大きな電流が流れることを示しています。

たとえばオムロン形S8VK-S（30W機）の場合、AC230V入力時の入力電流は0.36A typ.なのに対し、電源投入の瞬間（25℃・コールドスタート）に流れる突入電流は32A typ.です（出典: S8VK-S p.3）。定常時の実に約90倍にあたります。

特殊な故障現象ではなく、スイッチング電源の入力側にある平滑コンデンサに、投入直後だけ充電電流が集中して流れるために起きる現象です。「入力電流が0.36Aだから細い配線・小さい遮断器で十分」と考えると、投入のたびにブレーカが引っかかる原因になります。

5機種のデータシートを横断して突入電流（25℃・コールドスタート時）を並べると、次のようになります。

機種	AC100V系入力時	AC200V系入力時
S8FS-G	14A typ.	28A typ.
S8VK-G	16A typ.	32A typ.
S8VK-S	16A typ.（AC115V）	32A typ.（AC230V）
S8VS	17.5A以下、14A typ.	35A以下、28A typ.
S8VK-W（三相）	—	13〜22A typ.（三相AC200V）

ここから読み取れることは3つあります。

AC200V系入力のほうが突入電流は約2倍大きい。5機種すべてで再現している傾向です。
定格入力電流だけを見てブレーカや遮断器を選ぶと、投入時にトリップする可能性がある。
複数台のパワーサプライを同時に投入すると、突入電流が重なって瞬間的な合計値が大きくなる。

「では遮断器は何A以上にすればよいか」という具体的な選定値は、データシート上には明記されていません。定格入力電流だけで選ばず突入電流の存在を考慮すること、そしてメーカーの選定資料と実際に使う遮断器の動作特性（瞬時引外し特性など）を照らし合わせて確認することが、実務での基本的な進め方になります。

カタログの読み方②：出力保持時間 —— 瞬停にどれだけ耐えられるか

突入電流と並んで見落とされがちなのが「出力保持時間」です。これは入力（AC）が瞬間的に切れてから、出力（DC）が仕様値を保っていられる時間を示します。工場でよくある一瞬の瞬時電圧低下（瞬停）に対して、パワーサプライがどれだけ持ちこたえられるかの指標です。

先ほどの突入電流と合わせて5機種を並べると、AC100V系入力とAC200V系入力の間にはっきりしたトレードオフが見えてきます。

機種	突入電流 AC100V系	突入電流 AC200V系	出力保持時間 AC100V系	出力保持時間 AC200V系
S8FS-G	14A typ.	28A typ.	14〜15ms typ.	70〜75ms typ.
S8VK-G	16A typ.	32A typ.	20ms typ.	100〜110ms typ.
S8VK-S	16A typ.（AC115V）	32A typ.（AC230V）	20〜45ms typ.（AC115V）	45〜140ms typ.（AC230V）
S8VS	17.5A以下、14A typ.	35A以下、28A typ.	22〜39ms typ.	187ms typ.（最大値の例）
S8VK-W（三相）	—	13〜22A typ.（三相AC200V）	—	25〜35ms typ.

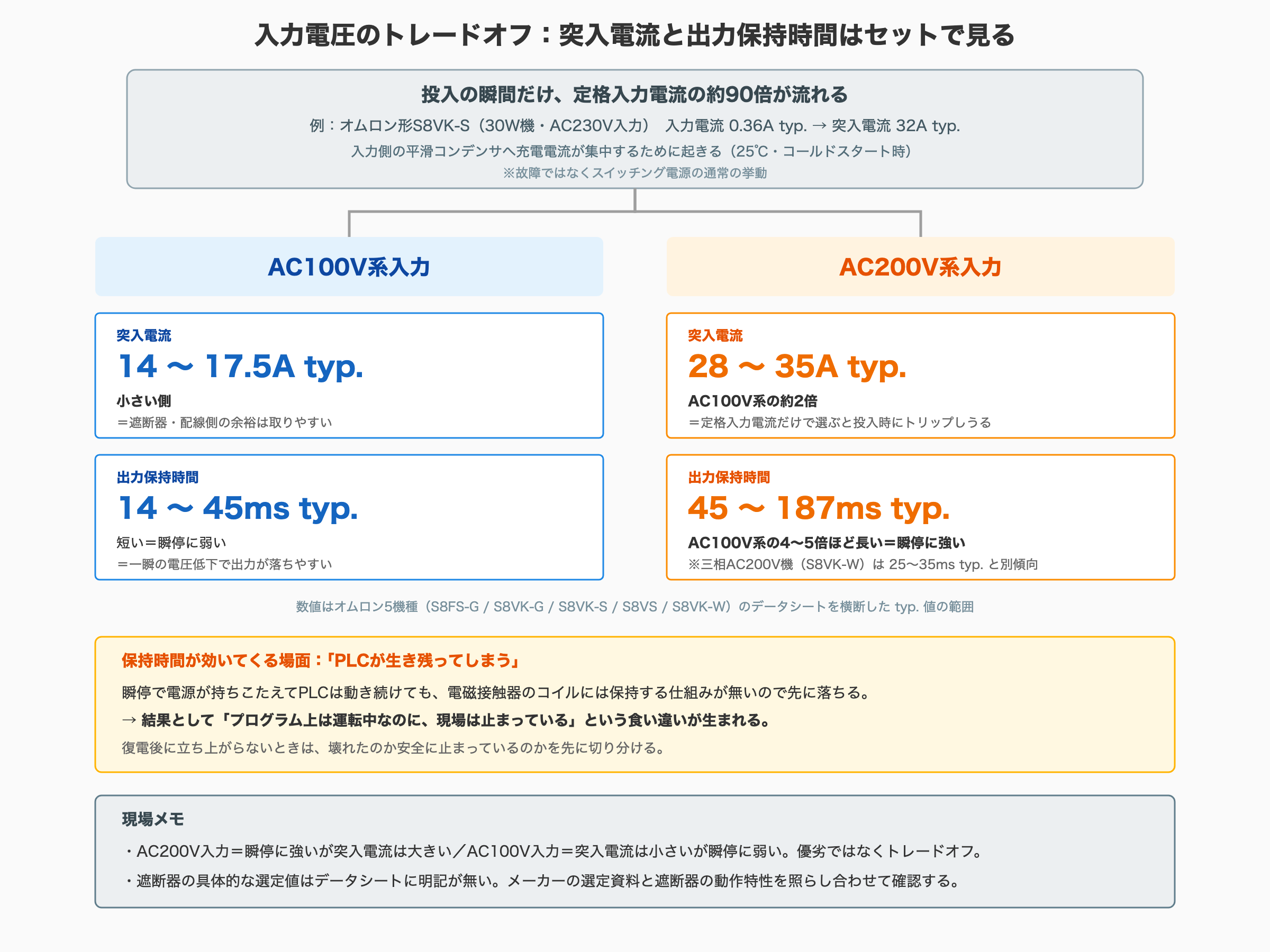

表を横に見ると分かるとおり、AC200V系入力のほうが出力保持時間は4〜5倍ほど長く、瞬停に強い側に振れています。一方で前章のとおり、突入電流はAC200V系のほうが約2倍大きくなります。つまり入力電圧の選択には次のようなトレードオフがあります。

AC200V入力：瞬停に強い（保持時間が長い）が、突入電流は大きい
AC100V入力：突入電流は小さいが、瞬停に弱い（保持時間が短い）

どちらが優れているという話ではなく、設備の電源事情（瞬停がどれくらい起きやすい環境か、遮断器や配線側にどれくらい余裕があるか）に応じたトレードオフとして受け止めるのが実務的です。カタログの「typ.」の数字だけを見て一喜一憂せず、突入電流と出力保持時間は必ずセットで見る、というのがこの章の要点です。

容量の決め方 —— 定格電流・ピーク電流・負荷率

パワーサプライの容量選定は「定格出力電流を上回らないこと」が基本ですが、実務では一瞬だけ定格を超える負荷（起動電流の大きいモータやソレノイドなど）がぶら下がることがあります。この一時的な超過を扱うのが「ピーク電流」という考え方です。

オムロン形S8VK-Sのデータシートでは、ピーク電流の使用可否を次の4条件すべてを満たす場合としています（出典: S8VK-S p.21）。

ピーク電流の流れる時間：t1 ≦ 10秒
ピーク電流：Ip ≦ 最大ピーク電流
平均出力電流：Iave ≦ 定格出力電流
ピーク電流の流れる時間比率：Duty ≦ 30%

同資料では、10秒を超えて継続して流さないこと、Dutyが30%を超えると製品破損を招く恐れがあること、ピーク電流1周期の平均電流が定格値を超えないようにすることも注意点として挙げられています。また使用周囲温度や取り付け方向によって、ピーク電流・平均出力電流側にディレーティング（負荷軽減）が必要になる場合もあります。

S8VK-Sの容量別に定格出力電流と最大ピーク電流を並べると、次のとおりです（出典: S8VK-S p.3-4）。

容量	定格出力電流	最大ピーク電流
30W	1.3A	1.56A
60W	2.5A	3A
120W	5A	6A
240W	10A	15A
480W	20A	30A

「定格出力電流にちょうど合わせた容量選定」は一見スマートに見えますが、この後の章で説明する寿命の条件（負荷率50%以下が期待寿命の前提条件の一つ）を踏まえると、実際には定格出力電流に対して余裕を持たせた容量を選ぶ設計が現場では一般的です。「なぜ余裕を持たせるのか」の理由は、次の2章（発熱・寿命）で数字とセットで説明します。

効率と発熱 —— 盤内温度への影響

パワーサプライはAC→DC変換の際に必ず一定のロスを出し、そのロスは熱として盤内に放出されます。この効率の数字は、容量選定と同じくらい盤設計に効いてきます。

オムロン形S8VK-Sの効率（typ.）を容量別・入力電圧別に見ると次のとおりです（出典: S8VK-S p.3-4）。

容量	AC115V入力時	AC230V入力時
30W	87% typ.	86% typ.
60W	87% typ.	89% typ.
120W	90% typ.	92% typ.
240W	91% typ.	93% typ.
480W	91% typ.	93% typ.

効率が90%ということは、出力に必要な電力の他に「入力側で余分に消費している10%」が丸ごと熱になっているということです。具体的に計算してみます。

S8VK-S 120W機・効率90%（AC115V入力）で満負荷運転した場合：入力電力は 120W ÷ 0.90 ≒ 約133W。差分の約13Wが盤内で熱になります。
S8VK-S 480W機・効率93%（AC230V入力）で満負荷運転した場合：入力電力は 480W ÷ 0.93 ≒ 約516W。差分の約36Wが盤内で熱になります。

容量の大きいパワーサプライ1台をポツンと入れるより、盤全体の発熱バランスを見て配置・換気を考える必要があるのはこのためです。盤内の発熱源はパワーサプライだけではないので、発熱源の見つけ方や換気ファン・熱交換器・盤用クーラーの使い分けは盤内温度が上がる原因と対策まとめ｜換気ファン・熱交換器・盤用クーラーの選び方で詳しく整理しています。

寿命は「10年」ではなく「条件つき10年」

パワーサプライのカタログには「期待寿命10年以上」といった表記がよく出てきます。ここで見落としやすいのが、この10年には条件が付いているという点です。

オムロン形S8VK-Sのデータシートでは、期待寿命10年以上の条件を「定格入力電圧、負荷率50%以下、周囲温度40℃以下、標準取り付け状態の場合」としています（出典: S8VK-S p.3）。MTBF（平均故障間隔）は13.5万時間以上です。

寿命が温度に左右される理由は、内部のアルミ電解コンデンサにあります。同データシートの無償保証期間・無償保証範囲の項目には、次のように書かれています（出典: S8VK-S p.24）。

「アルミ電解コンデンサは稼動時の周囲温度の影響が大きく、周囲温度が10℃上昇すると寿命が1/2に短くなります（アレニウスの法則）」
予防保全のための推奨交換時期の目安は7年〜10年

また無償保証の対象となる使用条件としては、平均使用温度40℃以下（本体周囲温度）、平均負荷率80%以下、標準取り付け、定格入力電圧の4点が挙げられています（出典: S8VK-S p.24）。

つまり「電源は10年もつ」というのは無条件の話ではなく、負荷率を抑え、盤内温度を上げすぎないという条件の上に成り立つ数字です。容量に余裕を持たせる本当の理由は、単に「壊れないための余裕」というより「寿命を縮めないため・熱を溜めないため」という側面が大きい、と捉えておくと容量選定の判断がぶれにくくなります。

保護機能と、出力が出ないときの切り分け

パワーサプライには過電流・過電圧に対する保護機能が組み込まれています。オムロン形S8VK-Sの場合は次のとおりです（出典: S8VK-S p.3）。

過電流保護：あり、自動復帰
過電圧保護：あり、定格出力電圧の130%以上で遮断（電断復帰）
出力表示灯：あり（LED、緑）
不足電圧検出出力：30W/60W/120W機は無、240W/480W機は有（フォトスイッチ出力 DC30V max、50mA max）

「電断復帰」というのは、一度入力電源を切らないと保護状態から復帰しないという意味です。過電圧保護が働いた状態のまま入力を入れ直しても出力が戻らないのはこのためで、ここを知らずに「壊れた」と早合点してしまうケースがあります。

同データシートには、出力電圧が出ない場合の切り分け手順も具体的に書かれています（出典: S8VK-S p.23）。

1. 過電流保護の確認：負荷が過電流状態（短絡を含む）になっていないかを、負荷線をはずして確認する
2. 過電圧保護・内部保護の確認：いったん入力電源をOFFにし、3分以上放置してから入力電源を再投入する
3. それでも出力が出ない場合はメーカーに問い合わせる

現場で「電源が落ちた・出力が出ない」と騒ぎになったとき、この「入力を切って3分待つ」という手順を知っているかどうかで対応スピードがかなり変わります。またS8VK-Sの一部機種（S8VK-S12024/24024/48024など、高調波電流抑制回路を搭載したモデル）は、入力投入時に音がすることがありますが、これは内部電圧が安定するまでの過渡的なもので異常ではないとされています（出典: S8VK-S p.23）。

なお同データシートは、短絡・過電流状態での使用が継続されると稀に内部部品の劣化・破損につながる場合があるとし、負荷側の突入電流や過負荷状態が頻繁に発生するアプリケーションへの使用は推奨していません（出典: S8VK-S p.21）。設置環境については使用周囲温度−40〜+70℃（ディレーティングあり、結露・氷結不可）、使用周囲湿度95%RH以下、保護構造IP20（EN/IEC 60529）といった数値もデータシートに明記されています（出典: S8VK-S p.3-4）。安全に関わる判断は、必ずメーカーの最新データシートと自社の設計基準を確認してください。

出力電圧調整トリマの使いどころ

パワーサプライの前面には「V.ADJ」と呼ばれる小さな半固定抵抗（トリマ）が付いていることがあります。これは出力電圧を微調整するためのものです。

オムロン形S8VK-S（DC24V機）の場合、V.ADJによる電圧可変範囲は21.6〜28Vです。S8FS-GやS8VSでは−10〜+15%の範囲で調整できます（出典: S8VK-S p.3, S8FS-G p.4, S8VS p.4）。

現場で使われる典型的な場面が、配線が長く電圧降下が無視できない負荷への対応です。負荷側の末端で電圧が下がってしまう分だけ、あらかじめパワーサプライ側の出力電圧を少し高めに調整しておく、という使い方です。電圧降下の考え方自体は電圧降下とは？原因・影響と対策｜DC24V回路ほど効く理由【電気基礎】で解説しています。

ただし調整には注意点もあります。データシートでは、V.ADJに必要以上に強い力を加えないこと（破損の恐れ）、出力電圧調整後も出力電力・出力電流は定格以下に収めることが明記されています（出典: S8VK-S p.22）。「電圧を上げれば多少の電圧降下は誤魔化せる」という発想で無闇に上げるのではなく、定格の範囲内で必要最小限の調整に留めるのが基本です。

並列・直列・バックアップ運転 —— やるなら条件は厳しい

1台では出力電流が足りない、あるいは冗長性を持たせたい、という理由でパワーサプライを複数台組み合わせて使うことがあります。ただしどの運転方法も、単純に配線をつなげばよいわけではなく条件が細かく決まっています。

並列運転

出力電流が1台分で足りない負荷に対し、並列接続して出力電流を増やす運転方法です。オムロン形S8VK-Sの場合、2台の同じ容量の製品で可能とされています（出典: S8VK-S p.22）。主な条件は次のとおりです。

標準取り付けであること
周囲温度−25〜+40℃の範囲（通常の使用周囲温度−40〜+70℃より狭い）
左右間隔15mm以上、上下間隔25mm以上（30W/60W/120W機）、23mm以上（240W/480W機）
定格入力電圧範囲内、出力電圧25V以下
出力電圧差が50mV以下になるようV.ADJで調整すること
製品と負荷間の電圧降下が同一になるよう、負荷接続電線の長さ・太さを揃えること
入力電圧が定格範囲を外れる恐れがある場合は並列運転を行わないこと

特に注意したいのが、出力電流がバランスしていないと出力電圧の高い方の製品が過電流保護状態で動作し続け、寿命が極端に短くなると明記されている点です（出典: S8VK-S p.22）。また並列運転時はUL1310のClass2出力の対象外になることも押さえておく必要があります。

直列運転

直列運転は2台まで可能で、外付けのダイオードが必要です（出典: S8VK-S p.3, p.22）。負荷が短絡した場合に製品内部へ逆電圧がかかるのを防ぐためで、ダイオードの目安は「種類：ショットキーバリアダイオード」「耐圧（VRRM）：出力電圧の2倍以上」「順方向電流（If）：定格出力電流の2倍以上」とされています。異なる仕様の製品同士を直列運転すること自体は可能ですが、その場合は負荷に流れる電流を定格出力電流の小さい方以下に収める必要があります。

バックアップ運転

同機種2台を使い、1台が故障してももう1台で運転を継続する構成です（出典: S8VK-S p.23）。この場合も負荷容量の最大値が製品1台分の容量を超えないようにする必要があります。

なお負荷にバッテリを接続する構成（バックアップ電源としてバッテリを充電する用途など）では、過電流制限回路および過電圧保護回路を別途取り付けることが必要とされています（出典: S8VK-S p.22）。並列・直列・バックアップいずれも、条件を満たさないまま組むと保護回路が想定外の動作をしたり、寿命を縮めたりするリスクがあるため、実際に構成する際はデータシートの該当ページと自社の設計基準を照らし合わせて確認してください。

まとめ

パワーサプライはACをDCに変換し、電圧を一定に保つ装置
データシートの入力電流は小さくても、突入電流は定格の数十倍〜約90倍になることがある（S8VK-S 30W機の例）
AC200V系入力は突入電流が大きい代わりに出力保持時間が長い、AC100V系入力はその逆というトレードオフがある
容量選定はピーク電流の4条件（t1≦10秒・Ip≦最大ピーク電流・Iave≦定格出力電流・Duty≦30%）を踏まえる
効率90%前後でも、満負荷では数十Wの熱が盤内に出る
「期待寿命10年」は負荷率50%以下・周囲温度40℃以下などの条件付き
過電圧保護は電断復帰。出力が出ないときは入力を切って3分以上放置してから再投入する
並列・直列・バックアップ運転はいずれも細かい条件があり、条件を外れると寿命短縮や保護回路の誤動作につながる

パワーサプライは「電源を変換する箱」という理解だけでも制御盤は読めますが、突入電流・保持時間・効率・寿命条件までセットで読めるようになると、選定時にメーカーへ確認すべきポイントが自分で分かるようになります。まずは自社で使っている機種のデータシートを開いて、この記事で扱った項目を実際に照らし合わせてみてください。
