NPN・PNP変換はリレーで解決！MY2Nを使った配線図と現場の救済術
周りに先輩もいない、一人きりの現場。配線を終えて電源を入れたのに、PLCの入力ランプがピクリともしない……。1時間悩んで気づくんです。「センサーがPNPで、PLCがNPN用（プラスCOM）だ」と。あの時、背中を流れる冷や汗と絶望的な空気……正直、今でも思い出したくないくらいです（笑）。
でも、安心してください。そんな時、僕たちの車に高確率で転がっている「オムロンのMY2N」。このリレー1枚が、あなたを救う頼れる「翻訳機」になります。今回は、現場で今すぐ使える極性変換の配線術を解説します！
なぜリレー1枚で「極性」をひっくり返せるのか？
リレーを「電気で動く指」だとイメージしてください。センサーがリレーのスイッチをポチッと押し、リレーが代わりにPLCが欲しがっている電気（+24Vや0V）を流してあげる。これだけです。
リレーは電気の「通訳さん」
センサーが「プラスを出すタイプ」だろうが「マイナスに落とすタイプ」だろうが、リレーという通訳を間に挟めば、違う言語を話す機器同士を仲良しにさせることができます。

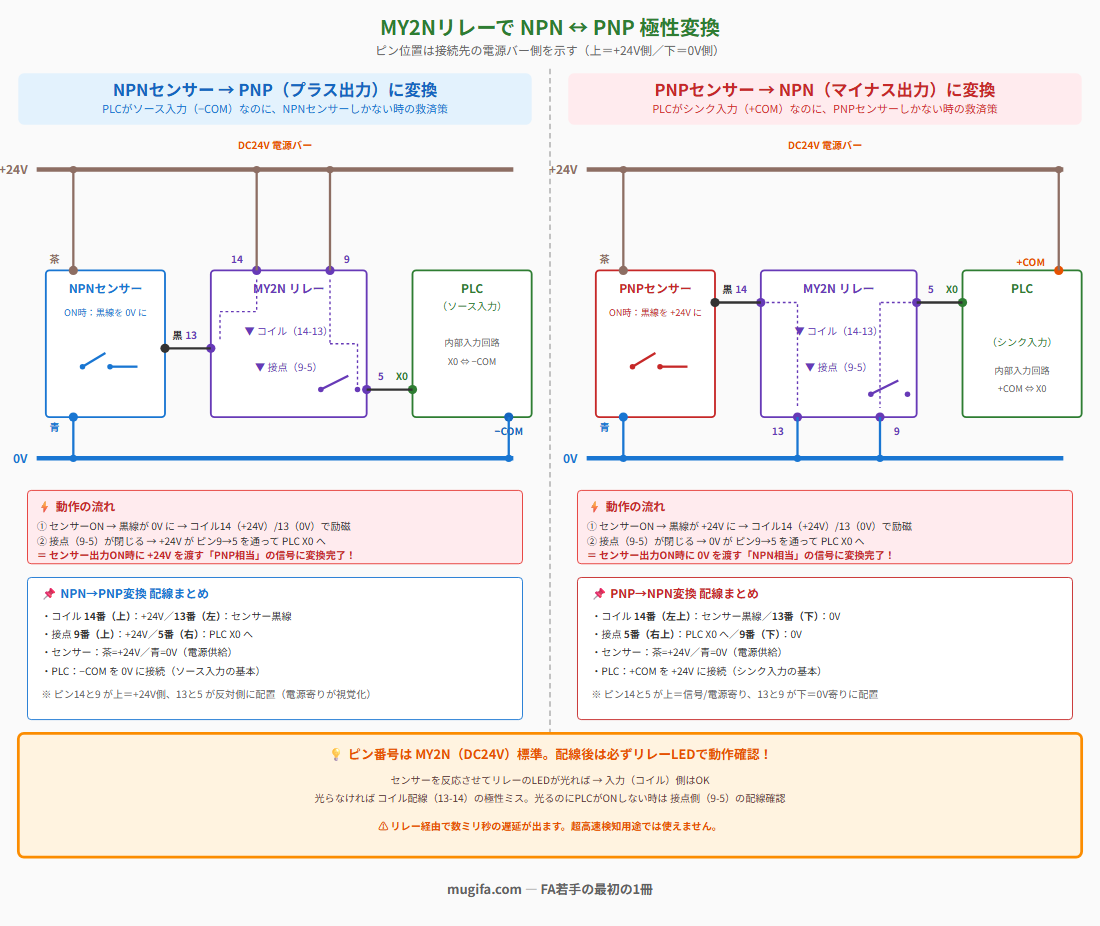

【図解】MY2N DC24Vを使った具体的な配線手順
現場で迷わないよう、ソケットのピン番号（MY2N標準）を指定して解説します。13-14番がコイル、9-5番が接点です。
※接点側の9番と5番は、どちらの変換でも逆に繋いで構いません（無極性の接点なので）。
1. NPNセンサーを「PNP（プラス出力）」に変換する
PLCがソース入力（マイナスCOM）なのに、NPNセンサーしかない場合の救済策です。
- リレーのコイル側：
- ピン 14番：＋24Vを接続
- ピン 13番：センサーの黒（出力線）を接続
- リレーの接点側：
- ピン 9番 (COM)：＋24Vを接続
- ピン 5番 (NO)：PLCの入力端子へ
2. PNPセンサーを「NPN（マイナス出力）」に変換する
PLCがシンク入力（プラスCOM）なのに、PNPセンサーしかない場合の救済策です。
- リレーのコイル側：
- ピン 14番：センサーの黒（出力線）を接続
- ピン 13番：0Vを接続
- リレーの接点側：
- ピン 9番 (COM)：0Vを接続
- ピン 5番 (NO)：PLCの入力端子へ
現場で失敗しないためのコツと注意点
- LEDで切り分け： 配線後、センサーを反応させてリレーのLEDが光るか確認！光れば入力側（コイル）はOK、光らなければ配線ミスです。
- 動作遅延に注意： リレーを通すと数ミリ秒の遅延が出ます。超高速な検知には向きません。
- サージ対策： できればダイオード内蔵型（MY2N-D2）を使いましょう。なければ後日、正規のセンサーに交換するのがベストです。
よくある質問（FAQ）
Q1. NPNとPNPを変換する方法はありますか？
A. リレーを間に挟む方法があります。センサーがリレーのコイルを動かし、リレーの接点がPLCの欲しがる電気（+24Vや0V）を代わりに流します。センサーがプラスを出すタイプでもマイナスに落とすタイプでも、リレーが「通訳」になるので、極性の違う機器同士をつなげられます。
Q2. NPN・PNPの変換回路はどう組めばいいですか？
A. MY2N DC24Vなら、13-14番がコイル、9-5番が接点です。NPNセンサーをPNP（プラス出力）に変換するときは、14番に+24V、13番にセンサーの黒（出力線）、9番（COM）に+24V、5番（NO）からPLCの入力端子へつなぎます。PNPセンサーをNPN（マイナス出力）に変換するときは、14番にセンサーの黒（出力線）、13番に0V、9番（COM）に0V、5番（NO）からPLCの入力端子へつなぎます。
Q3. NPN・PNPの変換には市販の変換器（ユニット）が必要ですか？
A. 現場の応急処置なら、MY2Nのような汎用リレー1個で済みます。ただしリレーを通すと数ミリ秒の遅延が出るため超高速な検知には向かず、サージ対策としてはダイオード内蔵型（MY2N-D2）が望ましいです。あくまで逃げの手段なので、後日、正規のセンサーに交換するのがベストです。
Q4. 接点側のCOM（9番）には+24Vと0Vのどちらをつなげばいいですか？
A. PLCが欲しがっている側をつなぎます。PNP（プラス出力）に変換するなら9番（COM）に+24V、NPN（マイナス出力）に変換するなら9番（COM）に0Vです。「NPN＝0V（マイナス）に落とすスイッチ」「PNP＝+24V（プラス）を流し込むスイッチ」と覚えると迷いません。配線後はセンサーを反応させてリレーのLEDが光るか確認し、光らなければ配線ミスです。
まとめ：知識があれば、発注ミスは怖くない！
現場で一人、型番ミスに気づいた時の絶望感。でも、このリレー変換術を知っていれば、たいていの現場は収まります。車にMY2Nを転がしているあなたなら、もう大丈夫！
