センサーの配線色（茶・青・黒）の覚え方！NPN/PNP共通の接続ルール

「えーっと、茶色がプラスだっけ？ 青がプラスだっけ……？」

現場でセンサーの交換作業をしているとき、一瞬頭が真っ白になること、ありますよね。周りに誰もいないし、間違えて基板を飛ばしたらと思うと、たった3本の線が爆弾の配線に見えてくるものです。

でも、安心してください。センサーの配線色は、世界共通のルール（IEC規格）で決まっています。これを覚えれば、もう現場で迷うことはありません。

【結論】3線式センサーの「色」はこれだけ！

結論から言うと、配線の役割は以下の通りです。

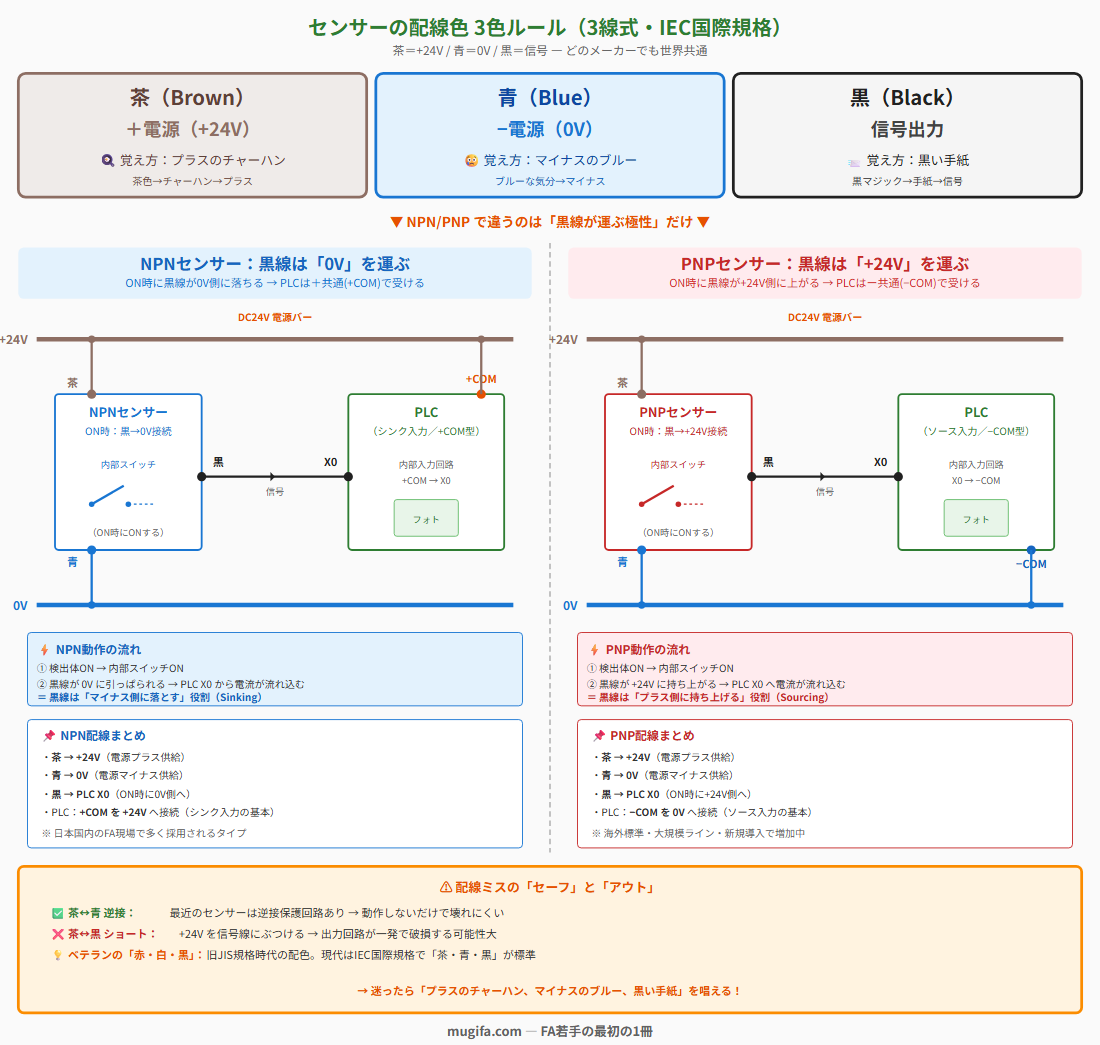

• 茶色（Brown）：電源のプラス（＋24V）
• 青色（Blue）：電源のマイナス（0V）
• 黒色（Black）：信号出力（手紙）
• ※4線式は白（White）が2本目の出力（NC側など）。役割は機種のカタログで確認

覚え方はこれ。
「プラスのチャーハン（茶）、マイナスのブルー（青）、黒い手紙（黒）」
これさえ唱えておけば、現場でスマホを取り出さなくても、自信を持って手が動くようになります。

NPNとPNPで「黒（信号線）」の行き先が変わる

配線の色自体は世界共通ですが、一つだけ注意点があります。それは、「黒い線（手紙）が何を運んでいるか」の違いです。

• NPNセンサーの場合：
  黒い線は、ONしたときに「マイナス（0V）」を届けに行きます。受け取る側のPLC（入力ユニット）は、プラスが共通（＋COM）になっている必要があります。
• PNPセンサーの場合：
  黒い線は、ONしたときに「プラス（+24V）」を届けに行きます。受け取る側のPLCは、マイナスが共通（－COM）になっている必要があります。

どちらも「茶にプラス、青にマイナス」を供給するのは同じ。「黒い線が、プラスを配るのか、マイナスを配るのか」という役割の違いだけ覚えておきましょう。

なぜ「茶・青・黒」なの？（世界共通のルール）

「昔のセンサーは赤・白・黒だったよ」と言うベテランの先輩もいるかもしれません。確かに以前は配色がメーカーや時代でそろっていませんでしたが、現在は国際規格（IEC）に合わせて、どのメーカーもこの3色を使っています。

このルールを知っていれば、初めて触る海外製のセンサーが出てきてもビビる必要はありません。「茶色はプラスだろ？」と、涼しい顔で作業を続けましょう。

【現場あるある】もし色を間違えて繋いだら？

「あ、茶と青を逆に繋いじゃったかも……」

気づいた瞬間に心臓がバクバクしますが、「逆接続保護回路」が入っている機種なら、プラスとマイナスを逆に繋いでも動作しないだけで壊れないことが多いです。ただし保護の有無は機種によるので、カタログの「保護回路」欄で確認してください。

ただし、黒（信号線）と茶（24V）を直接ショートさせるのだけは絶対にNG！これは保護しきれずに一発でアウトになる可能性があります。

よくある質問（FAQ）

Q1. センサーの配線色、茶・青・黒はそれぞれ何ですか？
A. 3線式センサーでは、茶色（Brown）が電源のプラス（＋24V）、青色（Blue）が電源のマイナス（0V）、黒色（Black）が信号出力です。覚え方は「プラスのチャーハン（茶）、マイナスのブルー（青）、黒い手紙（黒）」です。

Q2. 白線がある4線式のセンサーはどう繋ぎますか？
A. 茶・青・黒の役割は3線式と同じで、白（White）が2本目の出力（NC側など）になります。白線の役割は機種によって違うので、使う機種のカタログで確認してください。

Q3. NPNとPNPで配線色の役割は変わりますか？
A. 茶にプラス、青にマイナスを供給するのはどちらも同じで、変わるのは黒（信号線）の行き先です。NPNセンサーの黒はONしたときにマイナス（0V）を届けに行くため、受け取るPLCはプラスが共通（＋COM）になっている必要があります。PNPセンサーの黒はプラス（+24V）を届けに行くため、PLCはマイナスが共通（－COM）になっている必要があります。

Q4. 茶と青を逆に繋いだらセンサーは壊れますか？
A. 「逆接続保護回路」が入っている機種なら、プラスとマイナスを逆に繋いでも動作しないだけで壊れないことが多いです。ただし保護の有無は機種によるので、カタログの「保護回路」欄で確認してください。一方、黒（信号線）と茶（24V）を直接ショートさせるのはNGで、保護しきれずに一発でアウトになる可能性があります。

まとめ：迷ったら「チャーハン」を思い出そう

• 茶（プラス）：チャーハン（茶）を食べればプラスの元気！
• 青（マイナス）：ブルー（青）な気分はマイナス！
• 黒（信号）：黒いマジックで手紙（信号）を書く！

これでもう、現場で配線図を何度も見返したりする必要はありません。自信を持って、腰道具からニッパーを取り出してください！
