【第二種電気工事士】接地工事の種類A〜D種｜接地抵抗値と施工箇所の覚え方

はじめに

「アース」とひとまとめに呼ぶことが多い接地ですが、学科試験ではA種・B種・C種・D種の4種類に分かれており、それぞれ接地抵抗値と施工場所が異なります。数値の暗記より「どの場所に何のために施す接地か」の対応を先に覚えると整理しやすいです。

本記事では電圧範囲マトリクスと過去問4択2問で、A〜D種の使い分けを一気に押さえます。第二種電気工事士の学科全体像は第二種電気工事士 学科試験の全体像を参照してください。

接地の目的

接地（アース）は主に2つの目的で施工します。

• 感電防止：機器の金属外箱に漏電が生じたとき、人体に電流が流れるのを防ぐ
• 異常電圧の抑制：雷サージや高圧と低圧の混触時に発生する異常電圧を大地に逃がす

4種類の接地工事

A種接地工事

高圧・特別高圧機器の金属製外箱・鉄台などに施す接地です。接地抵抗値：10Ω以下。最も厳しい基準が求められます。

B種接地工事

高圧と低圧を結合する変圧器の低圧側中性点（または低圧側の1端子）に施す接地です。高圧と低圧が混触したときに低圧側の電圧上昇を抑えます。接地抵抗値：変圧器の高圧側電路の1線地絡電流に応じて決まる（試験では計算式より「B種は変圧器の低圧側」という対応で覚える方が実用的です）。

C種接地工事

300Vを超える低圧機器の金属製外箱などに施す接地です。接地抵抗値：10Ω以下（0.5秒以内に動作する漏電遮断器を設置する場合は500Ω以下に緩和）。

D種接地工事

300V以下の低圧機器の金属製外箱などに施す接地です。一般家庭のコンセントのアース端子がこれにあたります。接地抵抗値：100Ω以下（0.5秒以内に動作する漏電遮断器を設置する場合は500Ω以下に緩和）。

第二種電気工事士が扱う工事で最もよく登場するのがD種です。

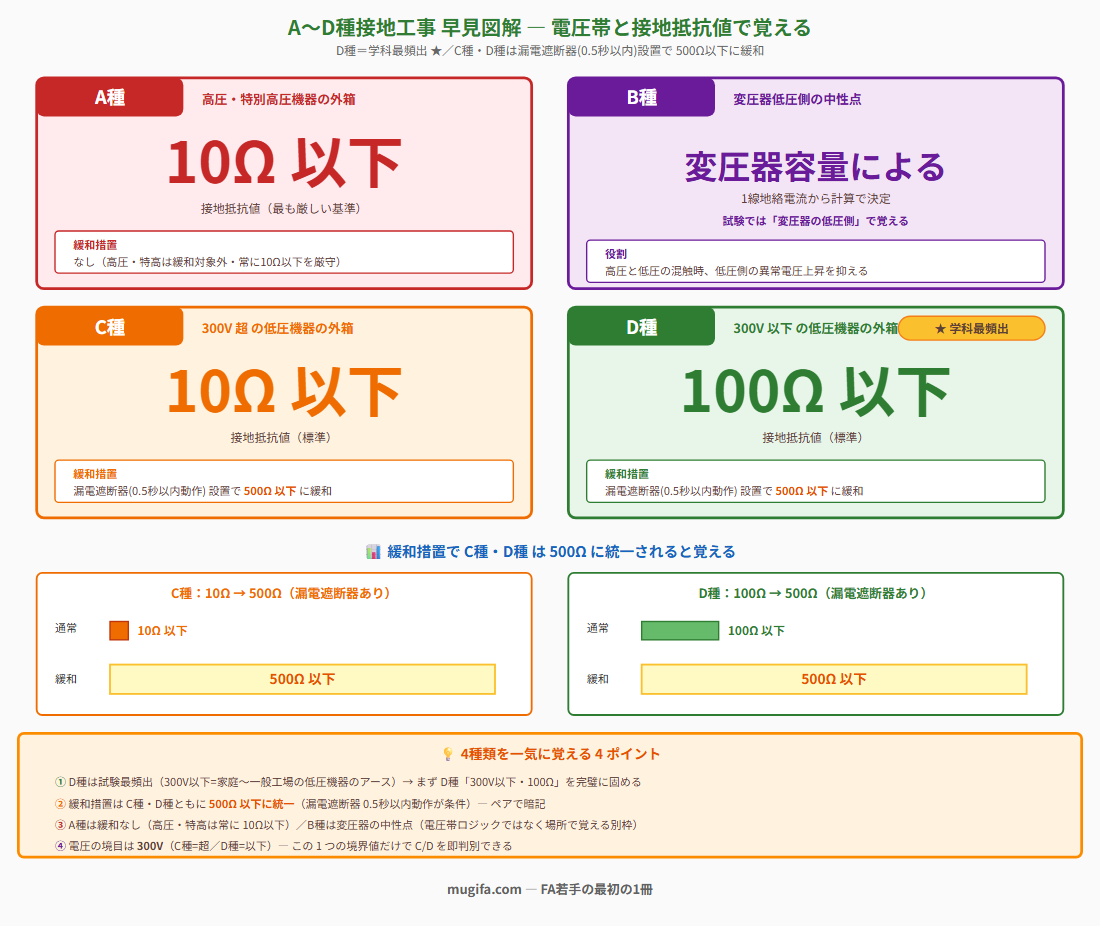

接地抵抗値の比較表

※ 漏電遮断器（0.5秒以内動作）を設置する場合は500Ω以下に緩和

電圧範囲で見る接地種別マトリクス（暗記表）

「どの電圧帯のどんな設備に、どの種別の接地を施すか」を一覧化したものが下表です。学科試験ではここがほぼそのまま選択肢の根拠になります。

覚え方のコツは2つです。

• D種が試験で最頻出：第二種電気工事士の試験範囲は300V以下の低圧が中心のため、D種絡みの問題が圧倒的に多いです。
• 緩和措置は500Ωで統一：C種もD種も、漏電遮断器（0.5秒以内動作）を設置すれば一律「500Ω以下」まで緩和されると覚えます。

試験での覚え方

4種類を一度に暗記しようとすると混乱します。まず「D種は300V以下・100Ω・一般機器のアース」から固め、そこから上（C種→A種）に広げていく順番が覚えやすいです。B種は「変圧器の低圧側」という施工場所で別枠で覚えます。

学科試験で問われるパターン（過去問例）

実際の出題パターンを4択形式で2問確認しておきます。電圧範囲と緩和措置の数値がそのまま問われます。

第1問：施工箇所から接地種別を選ぶ

300V以下の低圧機器の金属製外箱に施す接地工事はどれか。

• ア．A種接地工事
• イ．B種接地工事
• ウ．C種接地工事
• エ．D種接地工事

答え：エ

解説：300V以下の低圧機器の外箱はD種接地工事です。300V超ならC種、高圧・特別高圧ならA種、変圧器低圧側の中性点ならB種と対応させて覚えます。

第2問：緩和措置による接地抵抗値の上限

D種接地工事において、地絡を生じた場合に0.5秒以内に動作する漏電遮断器を設置したとき、接地抵抗値の上限は何Ω以下まで緩和されるか。

• ア．100Ω
• イ．200Ω
• ウ．300Ω
• エ．500Ω

答え：エ

解説：0.5秒以内に動作する漏電遮断器が設置されている場合、D種もC種も接地抵抗値の上限は500Ω以下に緩和されます。通常時のD種は100Ω以下、C種は10Ω以下なので元の数値と混同しないよう注意します。

よくある質問（FAQ）

Q1. A種・B種・C種・D種の4種類の接地工事はどう使い分けるのですか？
A. 施工する場所と電圧で決まります。A種は高圧・特別高圧機器の金属製外箱や鉄台に施し、接地抵抗値は10Ω以下です。B種は高圧と低圧を結合する変圧器の低圧側中性点に施し、接地抵抗値は高圧側電路の1線地絡電流 Ig から計算します（150／Ig Ω以下 等）。C種は300Vを超える低圧機器の金属製外箱で10Ω以下、D種は300V以下の低圧機器の金属製外箱で100Ω以下です。第二種電気工事士が扱う工事で最もよく登場するのはD種で、一般家庭のコンセントのアース端子がこれにあたります。

Q2. C種接地工事とD種接地工事は何が違うのですか？
A. 分かれ目は300Vです。300Vを超える低圧機器の金属製外箱はC種で接地抵抗値10Ω以下、300V以下の低圧機器の金属製外箱はD種で100Ω以下です。どちらも0.5秒以内に動作する漏電遮断器を設置する場合は500Ω以下に緩和されるため、緩和後の数値は同じになります。通常時の10Ωと100Ωを入れ替えると失点するので、「300V超＝C種＝厳しい10Ω」と対応させて覚えてください。

Q3. 接地抵抗値が緩和される条件はありますか？
A. C種とD種は、0.5秒以内に動作する漏電遮断器を設置する場合に接地抵抗値の上限が500Ω以下まで緩和されます。通常時はC種が10Ω以下・D種が100Ω以下ですが、緩和措置はどちらも500Ω以下で統一されると覚えると整理しやすいです。A種には緩和の規定がなく10Ω以下、B種は変圧器の高圧側電路の1線地絡電流に応じて決まるため、C種・D種のような500Ωへの緩和はありません。

Q4. 試験では4種類の接地工事をどう覚えればいいですか？
A. 4種類を一度に暗記しようとすると混乱します。まず「D種は300V以下・100Ω・一般機器のアース」から固め、そこから上（C種→A種）に広げていく順番が覚えやすいです。B種は「変圧器の低圧側」という施工場所で別枠で覚えます。第二種電気工事士の試験範囲は300V以下の低圧が中心のため、D種絡みの問題が圧倒的に多く出ます。緩和措置はC種もD種も500Ω以下で統一されると覚えておくと、通常時の数値との取り違えを防げます。

まとめ

• A種：高圧機器・10Ω以下
• B種：変圧器低圧側の中性点・抵抗値は1線地絡電流 Ig から計算する（150／Ig Ω以下 等）
• C種：300V超低圧機器・10Ω以下（0.5秒以内に動作する漏電遮断器設置で500Ω以下に緩和）
• D種：300V以下低圧機器・100Ω以下（0.5秒以内に動作する漏電遮断器設置で500Ω以下に緩和／最もよく出る）

学科試験全体の出題範囲・勉強順序は第二種電気工事士 学科試験の全体像で確認できます。接地まわりは関連分野とセットで押さえると理解が深まります。
